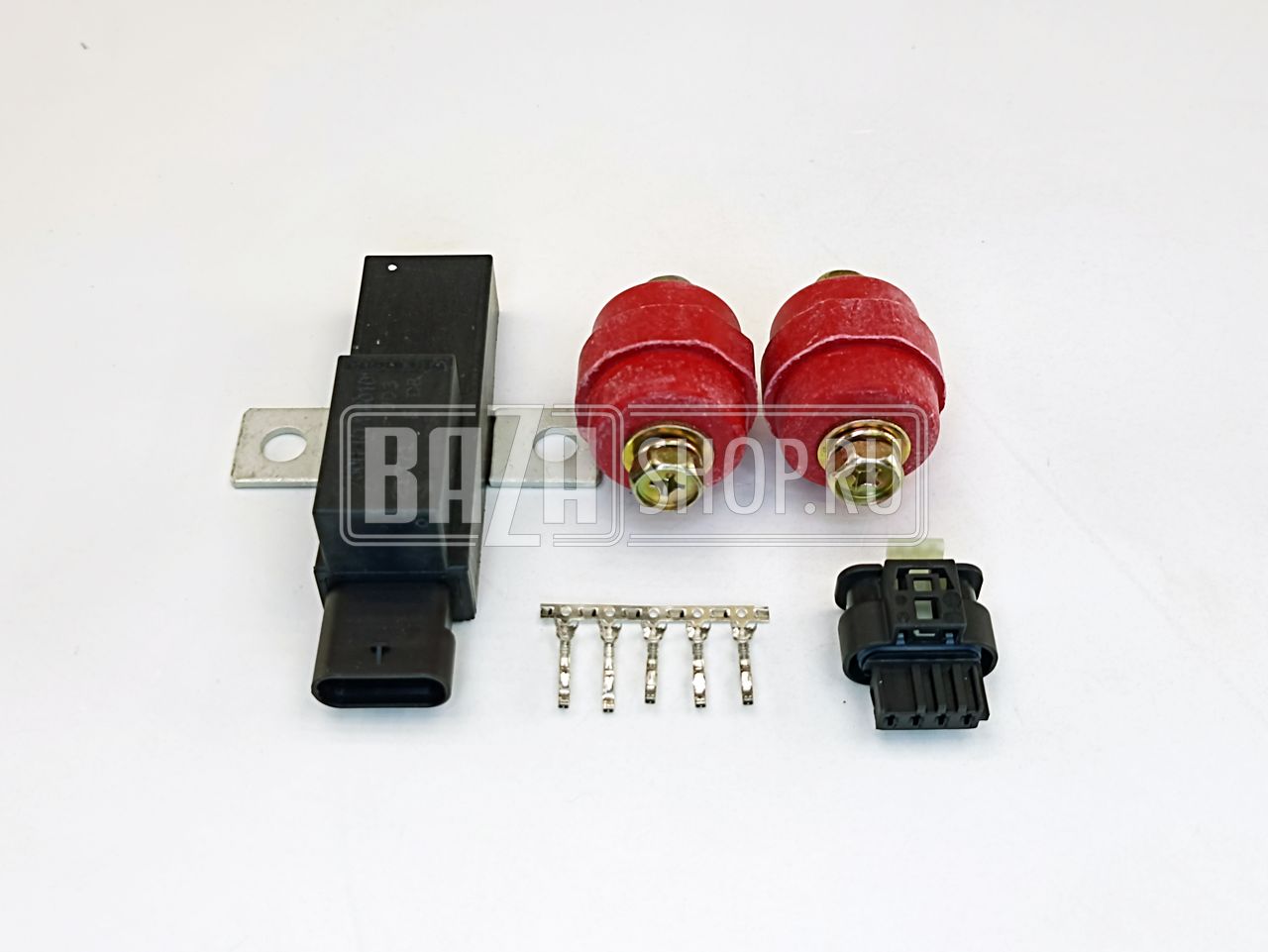

Выключатель массы /плюса ДИСТАНЦИОННЫЙ 12В 300А (с разъёмом, диэлектрическими стойками) "GRUNER"

Дистанционно управляемое поляризованное (изменение состояния вкл/выкл кратковременной подачей напряжения на управляющий контакт) силовое электромагнитное реле на 12V, коммутирующее в зависимости от необходимости либо плюсовую шину либо массу. Долговременный коммутируемый ток 300A, пиковая кратковременная нагрузка 2-3 мин 1000A. Реле выполнено в полностью герметичном корпусе небольшого размера 76х30х20мм, весом 90г. Силовые контакты реле позволяют подключить провода сечением вплоть до 50мм2. Реле изготовлено в Германии компанией GRUNER, занимающей лидирующее положение среди производителей поляризованных реле.

Gruner 750H было разработано по заказу легкового отделения Mercedes-Benz концерна Daimler AG (Мерседесовский партнамбер: A 003 542 18 19 ) для полного отключения от АКБ основного МИНУСА (массы) автомобиля в случае длительной стоянки/транспортировки авто, либо в случае аварии.

С помощью Gruner 750H можно отключать основной ПЛЮС от АКБ, коммутировать ЛЮБЫЕ сильноточные потребители в автомобиле, как по плюсу, так и по минусу. Проще говоря, любого потребителя с помощью этого реле можно отключать от бортовой сети либо по массе либо по плюсовой шине питания. Основным преимуществом данного реле является то обстоятельство, что в любом состоянии включено оно либо выключено, реле НЕ ПОТРЕБЛЯЕТ электричество. Этот тип реле называется ПОЛЯРИЗОВАННЫМ либо БИПОЛЯРНЫМ. В реле встроено ДВЕ катушки, соответственно в колодке управления реле ДВЕ пары контактов и оно управляется КРАТКОВРЕМЕННОЙ (~30ms как нажатие клавиши на клавиатуре компьютера) подачей напряжения попеременно (для включения либо выключения) на одну из пар контактов.

Помимо прямого назначения этого реле для выключения массы, либо полного обесточивания и глушения двигателя, есть одна задача (отключение плюсовой шины электрической автомобильной лебёдки), решение которой существующими на рынке аналогами (ЗИЛовские выключатели массы, соленоиды лебёдки, ручные выключатели, сварочные разъёмы и т.д. и т.п.) крайне затруднено либо невозможно в силу конструктивных особенностей аналогов. С помощью Gruner 750H , данная проблема решается самым правильным и грамотным образом.

Применение реле Gruner 750H в бортовой сети автомобиля ограничено лишь фантазией владельца машины, пример с отключением плюсовой шины автомобильной лебёдки приведён лишь в качестве иллюстрации возможностей реле по долговременной коммутации реле БОЛЬШИХ токов, тк лебёдка является наиболее мощным дополнительным оборудованием.

Примеры наиболее частого использования реле:
1. Отключение плюсовой шины автомобильной лебёдки (токи порядка 80-350А в течении нескольких минут, в пике до 600А от 5сек до 1,5мин, токи КЗ до 1000А в течении 5-20сек).

2. Отключение основной массы автомобиля (токи 50-150А в течении нескольких часов, стартёрные токи 150-300А в течении 2-15сек, токи КЗ до 1000А в течении 5-20сек )
Основное назначение отключения массы - сохранение заряда аккумулятора при длительных стоянках

3. Отключение основного плюса автомобиля (токи 50-150А в течении нескольких часов, стартёрные токи 150-300А в течении 2-15сек, токи КЗ до 1000А в течении 5-20сек )
Основное назначение отключения плюса - сохранение заряда аккумулятора при длительных стоянках, либо в сочетании с глушением двигателя - защита проводки от возгорания в случае КЗ.

4. Включение/выключение по плюсу мощных дополнительных световых приборов (токи 50-100А в течении нескольких часов).

5. Включение/выключение по плюсу мощных усилителей звука ( 30-150А в течении нескольких часов ).
Основное назначение - сохранение заряда аккумулятора при длительной стоянке, тк многие усилители потребляют заметные токи (~100-200mA) в режиме ожидания.


6. Установка секреток в силовой части проводки (50-150А в течении нескольких часов, стартёрные токи 150-300А в течении 2-15сек, токи КЗ до 1000А в течении 5-20сек)
Основное назначение установок секреток - дополнительная защита от угона, бонусом идёт - сохранение заряда аккумулятора при длительных стоянках, либо в сочетании с глушением двигателя - защита проводки от возгорания в случае КЗ.

7. Установка интелектуального контроллера двух АКБ на основе реле Gruner 750H.

8. В силу компактности Gruner 750H и хорошей пыле-влагозащите , реле применяют на мотоциклах и квадроциклах, снегоходах и любой другой мототехнике, для отключения аккумулятора при длительной стоянке, установке секреток, коммутации сильноточных потребителей (лебёдок, аудио техники, световых приборов итд)

9. Установка Gruner 750H совместно с датчиком опрокидывания, для автоматического глушения двигателя и обесточивания автомобиля/мотоцикла/квадроцикла в случае аварии с переворотом машины, падения мотоцикла или опрокидывания квадроцикла.
